Cài đặt biến tần C2000/C2000 Plus điều khiển vị trí

Điều Khiển Vị Trí (Positioning) Trên Biến Tần C2000/C2000 Plus Qua Card CMC-EIP01/02. Trong các ứng dụng tự động hóa hiện đại, việc kết hợp giữa biến tần và điều khiển vị trí chính xác (Point-to-Point) là một giải pháp tối ưu về chi phí. Bài viết này sẽ hướng dẫn chi tiết cách thực hiện điều khiển vị trí trên dòng biến tần Delta C2000, C2000 Plus và CH2000 thông qua card truyền thông Ethernet CMC-EIP01/02.

1. Tổng quan về giải pháp Positioning trên C2000

Thông thường, để điều khiển vị trí, người ta thường nghĩ đến Servo Drive. Tuy nhiên, với dòng biến tần cao cấp như C2000, bạn có thể thực hiện các chuyển động Point-to-Point (P2P) một cách mượt mà nhờ vào card mở rộng Ethernet.

• Ứng dụng: Thích hợp cho các hệ thống băng tải phân loại, các trục tịnh tiến đơn giản hoặc các cơ cấu vị trí không yêu cầu độ động cao như Servo nhưng cần độ chính xác của Encoder.

• Thiết bị yêu cầu: Biến tần dòng C2000/C2000 Plus/CH2000 kết hợp với Card CMC-EIP01 hoặc CMC-EIP02.

2. Cấu hình phần cứng và truyền thông

Để bắt đầu, bạn cần đảm bảo các kết nối vật lý và thông số cơ bản được thiết lập đúng:

• Cài đặt Card Ethernet: Lắp card CMC-EIP vào khe cắm mở rộng trên biến tần.

• Thiết lập IP: Sử dụng phần mềm DCISOFT để quét và đặt địa chỉ IP cho card Ethernet sao cho cùng dải với PLC điều khiển.

• Chế độ điều khiển: Biến tần cần được cài đặt ở chế độ điều khiển vòng kín (FOC + PG) để nhận phản hồi từ Encoder.

3. Các bước thiết lập lệnh vị trí (P2P) qua EtherNet/IP

Quy trình thiết lập bao gồm việc cấu hình các đối tượng dữ liệu (Data Objects) trên card CMC-EIP để nhận lệnh từ PLC:

Bước 1: Khai báo tham số trên biến tần

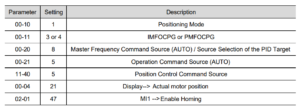

Bạn cần kích hoạt khả năng điều khiển vị trí bằng cách cài đặt các nhóm tham số liên quan đến vị trí (Positioning parameters) trong bộ nhớ biến tần.

Bước 2: Cấu hình ánh xạ dữ liệu (Data Mapping)

Trên giao diện phần mềm cấu hình, bạn cần ánh xạ các thanh ghi điều khiển sau:

• Target Position: Giá trị vị trí đích mong muốn.

• Target Speed: Tốc độ di chuyển đến vị trí đó.

• Acceleration/Deceleration: Thời gian tăng/giảm tốc để chuyển động êm ái.

Bước 3: Điều khiển thực tế

PLC sẽ gửi lệnh qua giao thức EtherNet/IP đến card CMC-EIP. Khi bit kích hoạt (Trigger bit) được bật, biến tần sẽ tự động tính toán quỹ đạo và đưa motor đến vị trí đích dựa trên phản hồi của Encoder.

4. Ưu điểm khi sử dụng CMC-EIP01/02

• Tốc độ truyền thông cao: Giảm độ trễ giữa lệnh từ PLC và phản ứng của biến tần.

• Tiết kiệm dây dẫn: Thay vì kéo hàng chục sợi dây điều khiển xung/chiều, bạn chỉ cần một sợi cáp mạng Ethernet duy nhất.

• Giám sát thời gian thực: Dễ dàng đọc các giá trị vị trí hiện tại, dòng điện và trạng thái lỗi ngay trên màn hình máy tính điều khiển.

Kết luận

Giải pháp điều khiển vị trí qua Ethernet trên biến tần Delta C2000 là sự lựa chọn hoàn hảo cho các nhà làm máy muốn tối ưu hóa hiệu suất trên nền tảng mạng công nghiệp. Việc nắm vững cách cấu hình CMC-EIP01/02 sẽ giúp bạn triển khai hệ thống nhanh chóng và ổn định hơn.
