Cấu Hình PLC-Link: Giải Pháp Kết Nối PLC-PLC Và Remote I/O Delta

Trong các hệ thống tự động hóa phức tạp, việc chia sẻ dữ liệu giữa các bộ điều khiển PLC là cực kỳ quan trọng. PLC-Link là một giao thức đặc biệt của Delta cho phép chia sẻ vùng nhớ giữa các PLC một cách dễ dàng và nhanh chóng mà không cần lập trình các lệnh truyền thông phức tạp.

1. PLC-Link là gì và tại sao nên sử dụng?

PLC-Link là giao thức độc quyền của Delta được thiết kế để kết nối các PLC với nhau hoặc kết nối PLC với các thiết bị khác như Servo Drive, Biến tần qua chuẩn Modbus.

Ưu điểm vượt trội:

• Remote I/O: Biến các PLC phụ thành các cụm I/O từ xa, giúp mở rộng hệ thống mà không cần dây dẫn tín hiệu dài.

• Tốc độ cực cao: Các dòng PLC thế hệ mới (SS2, SX2, SA2, ES2, EX2) có thể đạt tốc độ truyền dẫn lên đến 921Kbps.

• Đơn giản hóa lập trình: Không cần viết quá nhiều lệnh đọc/ghi dữ liệu thủ công, hệ thống tự động cập nhật vùng nhớ đã cấu hình.

2. Cấu trúc mạng và Phần cứng (Hardware)

Để thực hiện kết nối 1 PLC Master với 2 PLC Slave (Máy phụ), chúng ta cần chuẩn bị:

• Chuẩn kết nối: Modbus RS485.

• Sơ đồ đấu nối: Sử dụng dây cáp xoắn đôi (Twisted Pair) kết nối các chân tín hiệu D+ và D- giữa các thiết bị theo sơ đồ nối tiếp (Daisy chain).

• Cấu hình trạm:

  • PLC Master: Địa chỉ 1.

  • PLC Slave 1: Địa chỉ 2.

  • PLC Slave 2: Địa chỉ 3.

3. Thiết lập Giao thức truyền thông (Protocol)

Trong ví dụ này, chúng ta thống nhất sử dụng cấu hình sau (tuy nhiên bạn có thể tăng Baudrate để đạt tốc độ cao hơn):

• Baudrate: 9600 bps.

• Định dạng: 7, E, 1 (Data bits: 7, Parity: Even, Stop bit: 1).

• Chế độ: ASCII.

4. Ánh xạ vùng nhớ (Memory Mapping)

Mục tiêu của chúng ta là chia sẻ 6 thanh ghi từ Slave 1 về vùng nhớ của Master và ngược lại. Việc này giúp Master kiểm soát hoàn toàn các ngõ vào/ra (I/O) của Slave.

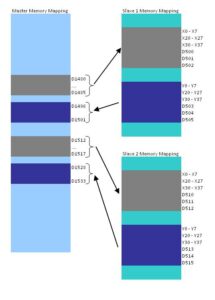

Bảng ánh xạ vùng nhớ mẫu:

Mẹo kỹ thuật: Tại chương trình PLC Slave, bạn có thể chuyển đổi 3 Word dữ liệu đầu tiên thành trạng thái ngõ vào (Inputs) và ngõ ra (Outputs). Đây là cách hiệu quả nhất để đọc và điều khiển I/O từ xa thông qua Master.

5. Các bước triển khai phần mềm

1. Cấu hình trên Master: Sử dụng trình thuật sĩ (Wizard) trong phần mềm lập trình PLC Delta (WPLSoft hoặc ISPSoft) để thiết lập PLC-Link. Khai báo địa chỉ Slave, số lượng thanh ghi cần đọc/ghi.

2. Cấu hình trên Slave: Đảm bảo địa chỉ ID và thông số truyền thông (Baudrate, Protocol) khớp hoàn toàn với Master.

3. Kích hoạt Link: Sử dụng các cờ đặc biệt (Special Markers) để kích hoạt tính năng tự động quét dữ liệu.

Kết luận

Giải pháp PLC-Link giúp việc quản lý hệ thống tự động hóa đa tầng trở nên đơn giản và chuyên nghiệp hơn bao giờ hết. Bằng cách tận dụng các dòng PLC thế hệ mới như SS2 hay SA2, bạn có thể xây dựng mạng lưới điều khiển tốc độ cao với chi phí thấp nhất.
